Правила проведения инженерно-геодезических изысканий: состав и этапы

Автор: Андрей Владимирович Тиунов, генеральный директор компании "Аршин". Опыт в сфере с 2008 года.

Инженерно-геодезические изыскания: роль топосъемки в проектировании зданий

Зачем проектировщику нужны геодезисты? Вопрос кажется риторическим, ведь без них невозможно посадить здание на местность. Но дьявол, как всегда, в деталях, которые стоят миллионы. Некачественные или неполные изыскания — это прямая дорога к авариям, срывам сроков и катастрофическому удорожанию проекта уже на этапе строительства.

Техническое определение: сбор пространственных данных и координат

Если говорить просто, то для того чтобы гарантировать безопасность будущего объекта, проектировщику необходимо заказать профессиональные инженерно-геодезические изыскания для строительства. Это комплексный процесс по изучению рельефа и ситуации на местности. В результате этих работ мы получаем точные и актуальные пространственные данные обо всем, что находится на участке застройки и под ним: о высотах, контурах, существующих зданиях, сооружениях и, что критически важно, о подземных коммуникациях. Наша главная задача — предоставить инженеру-проектировщику цифровую «фотографию» местности, на которой он сможет с ювелирной точностью расположить будущий объект.

Экономия бюджета и защита от коллизий с подземными сетями

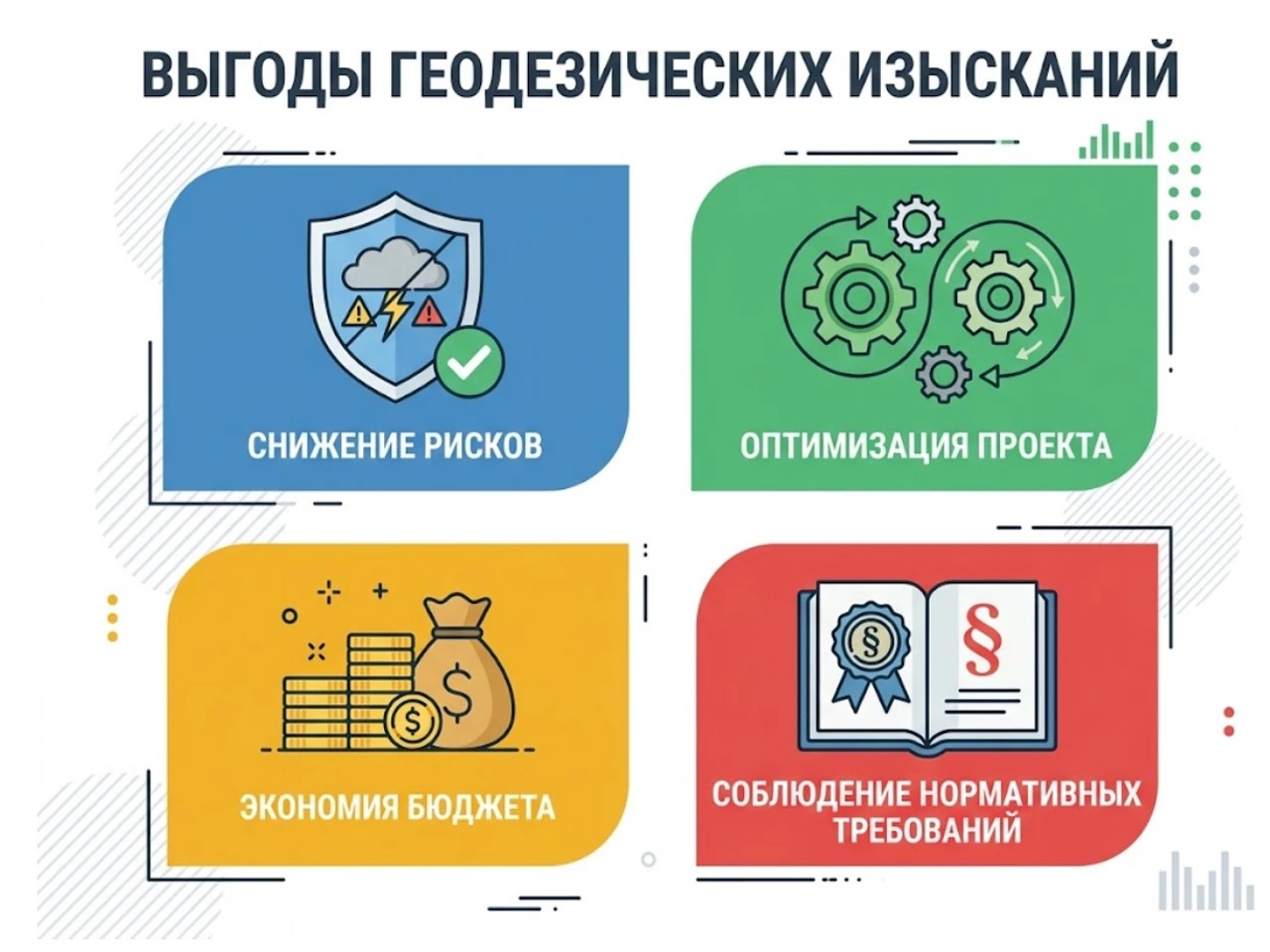

Качественные изыскания — это не статья расходов, а ваша самая надежная страховка. Вот прямая выгода, которую вы получаете:

• Снижение рисков: Мы гарантируем, что ваш проект не "сядет" на газопровод высокого давления или подземный кабель связи. Исключаются коллизии с существующими сетями и ошибки при посадке здания, которые невозможно исправить позже.
• Оптимизация проекта: Обладая точной цифровой моделью рельефа (ЦМР), вы можете выбрать наилучшее расположение объекта, минимизировать объем земляных работ — выемки и насыпи грунта, — и, как следствие, снизить затраты на них.
• Экономия бюджета: Самая дорогая экономия в строительстве — это экономия на изысканиях. Предотвращение одной-единственной дорогостоящей переделки на этапе стройки окупает затраты на самые детальные исследования в десятки раз.
• Соблюдение нормативов: Технический отчет по геодезическим изысканиям — это обязательный документ для прохождения Государственной экспертизы и получения разрешения на строительство. Мы гарантируем, что он будет соответствовать всем требованиям законодательства.

Четыре столпа, на которых держится экономическая и техническая эффективность вашего проекта.

Нормативная база: требования ГрК РФ и СП 47.13330.2016

Необходимость проведения инженерных изысканий закреплена в Градостроительном кодексе РФ (статья 47). Более детально состав и требования к работам регламентирует свод правил СП 47.13330.2016 "СНиП 11-02-96 Инженерные изыскания для строительства". Для любого объекта капитального строительства, требующего получения разрешения, технический отчет по результатам изысканий является неотъемлемой частью проектной документации, подаваемой в экспертизу. Без него начать легальное строительство невозможно.

Состав инженерно-геодезических изысканий: от замеров до тех. отчета

Весь процесс инженерно-геодезических изысканий можно разделить на два глобальных блока: полевой, где мы собираем данные непосредственно на объекте, и камеральный, где эти данные превращаются в итоговые документы.

Полевой этап – основа точности будущих проектных решений.

Полевой этап: создание опорной сети и инструментальная съемка

Это физическая работа на участке, основа основ всех последующих построений.

Создание или развитие опорной геодезической сети (ОГС)

Прежде чем что-то измерять, нужно закрепить систему координат на местности. Мы либо создаем новую геодезическую разбивочную основу, либо сгущаем существующую, выполняя привязку к государственной геодезической сети. Это как нанести на чистый лист бумаги координатную сетку, от которой будут вестись все дальнейшие измерения.

Топографическая съемка: цели и применяемые масштабы

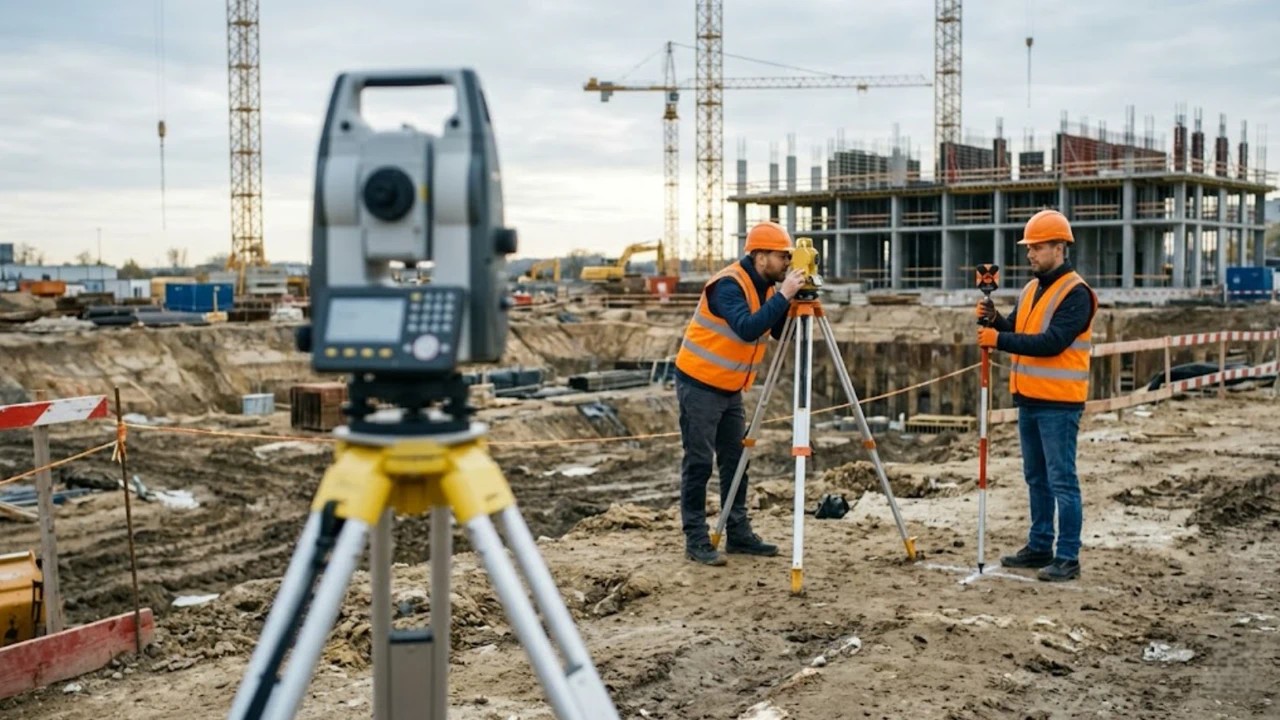

Это основная работа — детальное измерение рельефа и всех объектов на участке с помощью электронных тахеометров и спутникового GPS/ГЛОНАСС-оборудования. Выбор масштаба напрямую зависит от задач проектировщика.

Съемка и обследование подземных и надземных коммуникаций

Одна из самых ответственных частей. Мы не просто наносим на план видимые люки и колодцы. С помощью трассоискателей мы определяем точное плановое и высотное положение подземных сетей: водопровода, канализации, газопроводов, кабелей связи и электричества. Затем эти данные подлежат обязательному согласованию с эксплуатирующими организациями.

Трассирование линейных сооружений (дороги, ЛЭП, трубопроводы)

Для протяженных объектов, таких как дороги или трубопроводы, выполняется отдельный вид съемки. Мы определяем ось будущей трассы и создаем продольные профили и поперечные сечения, которые необходимы для расчета объемов земляных работ и проектирования всех элементов сооружения.

Камеральный этап: отрисовка ЦМР и согласование коммуникаций

Вся информация, собранная "в поле", поступает в офис, где инженеры-камеральщики превращают ее в готовые документы для проектировщика.

Обработка и уравнивание полевых измерений

На этом этапе сырые данные с приборов обрабатываются в специализированном ПО. Мы "уравниваем" полигонометрические и нивелирные ходы, чтобы исключить погрешности измерений и получить математически строгую модель местности.

Создание цифровой модели местности (ЦММ) и рельефа (ЦМР)

На основе обработанных точек создается трехмерная модель поверхности. Цифровая модель рельефа (ЦМР) описывает только поверхность земли, а цифровая модель местности (ЦММ) включает в себя также все строения, растительность и другие объекты. Это основа для любых ГИС-построений и расчетов.

Составление инженерно-топографического плана

Это главный графический результат нашей работы. На топографический план в условных знаках наносятся все объекты, рельеф (горизонталями), коммуникации, красные линии, границы участка. План создается в требуемом масштабе (чаще всего масштаб 1:500) и в заданной системе координат (например, МСК-50) и Балтийской системе высот.

Формирование технического отчета по результатам изысканий

Финальный документ, который объединяет все результаты. Он содержит текстовую часть (описание района работ, методик, использованного оборудования, сведений о допуске СРО нашей компании "Аршин"), графическую часть (топопланы) и приложения (каталоги координат и высот, ведомости согласований и т.д.).

Отличия геодезии от геологических изысканий для строительства

Проектировщики это знают, а вот заказчики часто путают эти два вида изысканий. Если объяснять на пальцах: геодезия отвечает на вопрос "Что, где и на какой высоте?", а геология — "Из чего это сделано и выдержит ли нагрузку?". Чтобы раз и навсегда расставить точки над "i", давайте посмотрим на эту простую сравнительную таблицу.

Геодезия: изучение рельефа, планово-высотных сетей и координат

Геодезия — это геометрия пространства. Мы даем точные координаты X, Y и Z (абсолютная отметка) для каждой точки на местности. Если представить участок как человека, то геодезия — это портной, который снимает с него сотни точнейших мерок для пошива идеального костюма (проекта).

Геология: анализ состава грунтов и уровня грунтовых вод (УГВ)

Геология заглядывает "под кожу". Геологи бурят скважины, берут пробы грунта и воды, чтобы понять, что представляет собой основание будущего здания. Продолжая аналогию, геология — это врач, который делает полное медицинское обследование, чтобы понять, сможет ли человек выдержать марафонский забег (нагрузку от здания).

В каких случаях нормативные документы требуют комплексных изысканий

Практически всегда. Для любого капитального строительства необходимы и геодезические, и геологические изыскания. Они не заменяют, а дополняют друг друга. Геодезия дает "куда сажать" здание, а геология — "как сажать" (какой тип фундамента выбрать).

Порядок проведения геодезических работ: от ТЗ до госэкспертизы

Шаг 1. Подготовительный этап: анализ ТЗ и сбор архивных данных

Все начинается с получения от вас технического задания (ТЗ на изыскания). Мы анализируем его, составляем программу инженерно-геодезических изысканий и смету. Также мы поднимаем архивные материалы по вашему участку — старые планшеты, данные о ранее проложенных сетях.

Шаг 2. Полевой этап: выезд на объект и проведение измерений

Наша бригада выезжает на местность. Проводится рекогносцировка (осмотр), создание/развитие опорной сети и непосредственно топографическая съемка для проектирования. Этот этап может занимать от одного дня для небольшого участка до нескольких недель для сложного и большого объекта.

Шаг 3. Камеральный этап: обработка данных и согласования

Данные с полей поступают в наш камеральный отдел в "Аршине". Инженеры обрабатывают измерения, чертят топографические планы и, что немаловажно, занимаются согласованием нанесенных подземных коммуникаций со всеми балансодержателями.

Шаг 4. Финальный результат: что проектировщик получает на руки

По итогу вы получаете два ключевых продукта.

Технический отчет: структура, содержание и как его читать

Это сброшюрованный том, который содержит всю исчерпывающую информацию о выполненных работах, методиках, точности, а также сами графические материалы и приложения. Это ваш официальный документ для экспертизы.

Финальный технический отчет — официальный документ, подтверждающий качество и полноту выполненных работ.

Инженерно-топографический план (цифровой и бумажный вид)

Вы получаете план на бумаге и, что сегодня более важно, в цифровом виде (обычно в формате DWG для AutoCAD). Именно этот файл вы будете использовать в качестве подложки для разработки генерального плана, проектов сетей и посадки зданий.

Формирование цены на инженерно-геодезические изыскания

Вопрос "Сколько стоят инженерно-геодезические изыскания?" — один из самых частых. На него нет универсального ответа, так как цена формируется из множества переменных.

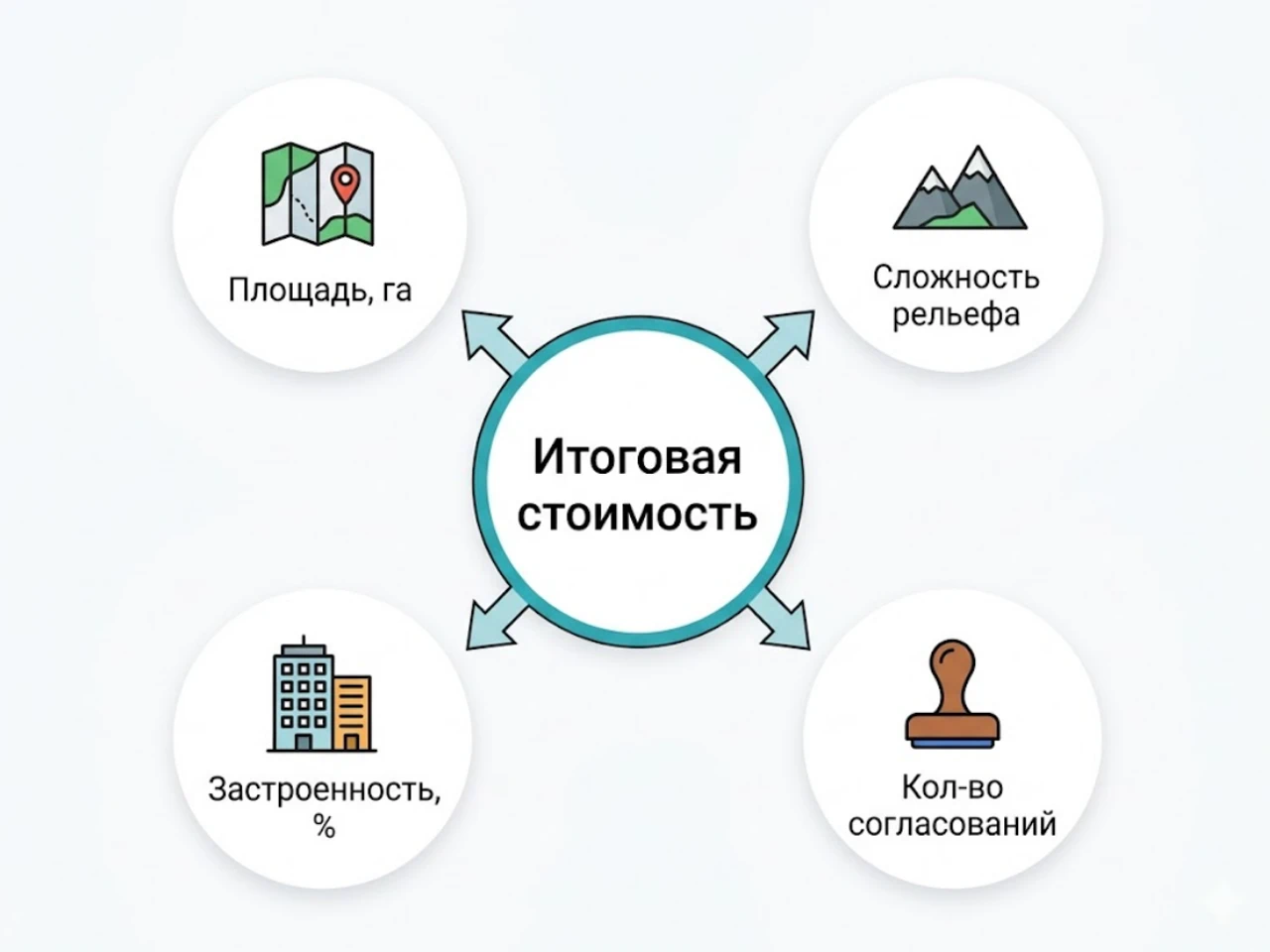

От чего зависит цена на геодезические изыскания?

Площадь и сложность рельефа участка

Очевидно, что чем больше площадь съемки и чем сложнее рельеф (перепады высот, овраги, холмы), тем больше времени и ресурсов потребуется на полевые работы.

Плотность застройки и наличие коммуникаций

Снимать чистое поле гораздо проще и быстрее, чем территорию действующего завода или плотной городской застройки, насыщенной десятками подземных и надземных сетей.

Требуемая точность и детализация (масштаб съемки)

Топографическая съемка в масштабе 1:200 требует в разы больше измерений и времени, чем съемка в масштабе 1:2000, что напрямую отражается на стоимости.

Необходимость согласований с эксплуатирующими организациями

В городских условиях стоимость согласования подземных коммуникаций может составлять значительную часть итоговой сметы. Каждая эксплуатирующая организация (Водоканал, Мособлгаз , Ростелеком и т.п.) выставляет свой счет за проверку и визирование планов.

Ценообразование в геодезии — это всегда индивидуальный расчет, основанный на конкретных параметрах вашего объекта.

Разбор частых ошибок в ТЗ

За годы работы в "Аршине" мы видели множество проектов и можем с уверенностью сказать: большинство проблем возникает из-за недопонимания на самом старте.

Топ-3 ошибки при составлении ТЗ на геодезические изыскания

Неверно указанный масштаб или система координат

Заказчик, пытаясь сэкономить, заказывает съемку в масштабе 1:1000, а потом проектировщик требует 1:500. Результат — полная переделка работы заново. То же самое с системами координат: если требуются данные в МСК, а съемка сделана в условной системе, она бесполезна для официальных целей.

Отсутствие требований к съемке подземных коммуникаций

"Снимите нам только рельеф, с сетями мы потом разберемся" — фраза, которая гарантирует будущие проблемы. Поиск и согласование сетей — самый сложный и долгий этап, игнорировать его нельзя. Помните: виноват не тот, кто не дал исчерпывающее ТЗ, а тот, кто не взял на себя ответственность его потребовать и уточнить.

Экономия на полноте исследований с целью "удешевления"

Попытка исключить из программы работ "необязательные", на первый взгляд, вещи, оборачивается катастрофой. Как гласит мое профессиональное кредо: дело нужно довести до результата. А результат в нашем деле — это полная и достоверная информация.

Цитата эксперта: "Самая дорогая экономия в строительстве — это экономия на изысканиях. Ошибка, не выявленная на этом этапе, обходится в десятки, а то и в сотни раз дороже на стадии стройки." — Андрей Тиунов, генеральный директор "Аршин".

Короткие ответы на важные вопросы

Какой "срок годности" у результатов геодезических изысканий?

Согласно нормативным документам (СП 47.13330.2016), материалы инженерно-геодезических изысканий считаются актуальными, как правило, в течение 2 лет, при условии, что ситуация на местности не изменилась (не было нового строительства, прокладки сетей, земляных работ).

Кто несет ответственность за достоверность данных в отчете?

Ответственность несет организация, выполнявшая изыскания. Именно для этого и существует допуск СРО (саморегулируемой организации) — он подтверждает квалификацию компании и страхует ее ответственность. Мы в "Аршине" несем полную ответственность за каждый выданный нами документ.

Можно ли использовать старый топографический план для нового проекта?

Использовать можно, но только после его обязательной актуализации. Наш специалист выезжает на объект и проверяет, все ли изменения на местности были отражены на старом плане. Если изменений много, зачастую проще и дешевле выполнить новую съемку.

Что делать, если на участке не найдены опорные пункты ОГС?

Это стандартная ситуация для удаленных территорий. В этом случае мы прокладываем полигонометрические и нивелирные ходы от ближайших доступных пунктов государственной геодезической сети, создавая сгущение сети на вашем объекте.

Нужны ли геодезические изыскания для частного дома (ИЖС)?

Формально для получения уведомления о начале строительства дома (ИЖС) полный технический отчет по геодезическим изысканиям не требуется. Однако для правильной посадки дома, подключения к коммуникациям и планирования участка топографическая съемка абсолютно необходима, чтобы избежать проблем с соседями, сетями и рельефом.

Геодезия – фундамент вашего проекта

Проектирование без качественных геодезических данных — это как строительство небоскреба на песке. Можно попытаться, но результат предсказуем. Качественные, полные и достоверные инженерные изыскания для проектирования — это не затраты, а фундаментальные инвестиции в безопасность, надежность и экономическую эффективность вашего будущего объекта. Это основа, на которой держится все остальное.

Получите бесплатную консультацию по вашему проекту и точный расчет стоимости изысканий от экспертов компании "Аршин". Мы поможем вам заложить надежный фундамент для вашего успеха.
